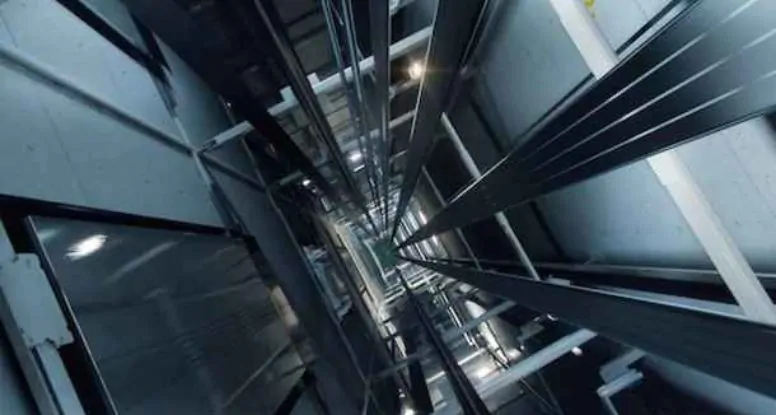

Шахта лифта

 Лифтовой шахтой называют конструкцию, которая предназначена для размещения лифтового оборудования. В этом пространстве монтируются и функционируют кабинка, противовес и/или элементы, уравновешивающие кабину.

Шахту отделяют от лестничных маршей и площадок разными способами:

  • стенами и перекрытиями;
  • ограждение делают полное и частичное, то есть не сплошное, например, сеткой;
  • расстоянием, обеспечивающим безопасность людей и оборудования.

Оборудование и конструктивные элементы шахты лифта

В шахте лифта размещают такое оборудование:

  • пассажирскую и/ или грузовую кабинку;
  • противовес;
  • канаты/цепи, передающие тяговое усилие кабине;
  • ограничитель скорости и сопутствующее оснащение;
  • буфера/упоры – пружинящие механизмы для кабины и противовеса;
  • направляющие, обеспечивающие спуск и подъем кабины, как по рельсам;
  • электрокабель, соединяющий оборудование кабинки и НКУ;
  • цепи, канаты, резиновые тросы и другие элементы для уравновешивания при большой массе тяговых тросов;
  • электроосвещение;
  • оснащение определяющее местоположение кабинки в шахте;
  • дверные порталы.

Каркас шахты фиксируют к зданию кронштейнами, приваренными или прикрученными болтами к строительным элементам.

Нижняя часть шахты, которая находится под нижней площадкой первого этажа, приямок. Именно в нем располагаются буфера или упоры, противовес, а также натяжное оснащение ограничителя скорости.

А верх шахты, находящийся между перекрытием конструкции и полом последнего этажа, который обслуживает лифт, это верхний этаж. На нем часто располагают концевой выключатель. Им можно воспользоваться для размыкания электроцепи подъемника при поломке в системе управления, если кабинка поднимется выше последней посадочной площадки.

Обязательные требования
В лифтовой шахте категорически запрещено монтировать оборудование или инженерные сети, не являющиеся частью лифтовой системы, кроме противопожарной и охранной сигнализаций, систем диспетчеризации, шахтового отопления и вентиляции.

Важно: все приборы по управлению и регулированию отопления нужно устанавливать снаружи лифтовой шахты.

Внутри в шахте монтируется стационарная электропроводка, обеспечивающая освещенность от 50 лк. Приборы освещения устанавливают удаленными максимум на полметра от верхней и нижней граней шахты. Если шахты ограждается сеткой или прозрачным материалом, то есть достаточно наружного освещения, ее можно не оборудовать светом.
