Технические параметры пассажирских лифтов

Инженеры нашей компании «Лифткомсервис» готовы помочь при разработке проектов жилых зданий. Предлагаем схемы и технические параметры, которые помогут вам при проектировании лифтового хозяйства.

Машинное помещение

Гидронасосы для пассажирского оборудования располагают в техпомещениях габаритами 240х300с м возле последней остановки опускания подъемника. Над перекрытием необходимо оставить место 60х90 см, когда высота последнего этажа типовая, это избавляет от необходимости надстройки.

В большинстве случаем машинное помещение для оборудования электрических лифтов со скоростью работы от 106 м/мин. располагают на кровле здания. При этом высота кабины должна быть от 227 см (для подъемников на шестеренках) и 258 см (для оборудования, в конструкции которого нет шестеренок).

Если здание высотой тридцатиэтажное и выше эти параметры согласовывайте с нашими консультантами, они зависят от разных предложений изготовителей лифтовых подъемников.

Схема №1

Схема №1

А – пассажирский или грузопассажирский, открывающийся впереди подъемник;
Б – грузопассажирское оборудование, раскрывающееся с обеих сторон;
а – однодверный смещенный проем;
б – двухдверный проем, со створками, раскрывающимися с неодинаковой скоростью;
в – центральнорасположенный проем;
1 – в гидролифте без груза-противовеса шириной 2 дюйма;
2 – груз-противовес;
3 – наибольшая площадь стойки;
4 – брусок, обеспечивающий жесткость;
5 – направляющая;
6 – промежуток, зависящий от габаритов лифтовой кабинки;
7 – стойка;
8 – разгруза на каждом этаже здания;
9 – погрузка на нижнем этаже;
10 – погрузка с тыльной части подъемника.

Дно шахты

Габариты приямка шахты рассчитываются с учетом места на амортизаторы для ситуации, когда кабина может слететь вниз в случае аварии. Параметр растяжки троса должен учесть расстояние от плиты, принимающей удар, до буфера, а для ситуации ускорения перемещения кабинки, под ней монтируется аварийный механизм.

Размер дна кабины подъемника от покрытия до плиты, принимающей удар, составляет 40 – 45см. По СНиПу от сжатого амортизатора требуется расстояние от 60 см. Оно предусмотрено на ситуации, если под оборвавшуюся кабинку кто-то провалится.

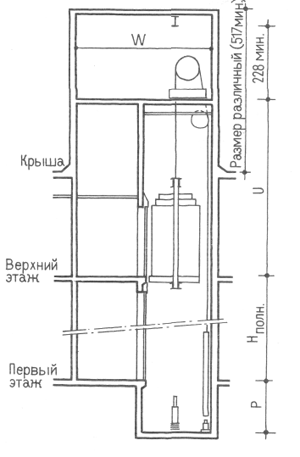

Схема № 2

W – ширина надстраивающегося помещения (для оборудования грузоподъемностью 910 кг, W – 380см);
U – увеличение высоты этажа;
Н – вся высота поднимания.

Параметры высоты этажей и размеры приямков

Грузоподъёмность, кг Минимальный размер, см Скорость движения
лифта, м/мин
100 150 200
                                                        Высота этажа
910 490 510 353 800
1150 490 532 353 800
                                                       Заглубление шахты
910 150 160 270 111
1150 150 160 270 111




Схема № 3


а – стандартный этаж;
6 – 1этаж;
1 – погрузка из коридора;
2 – погрузка из вестибюля.
